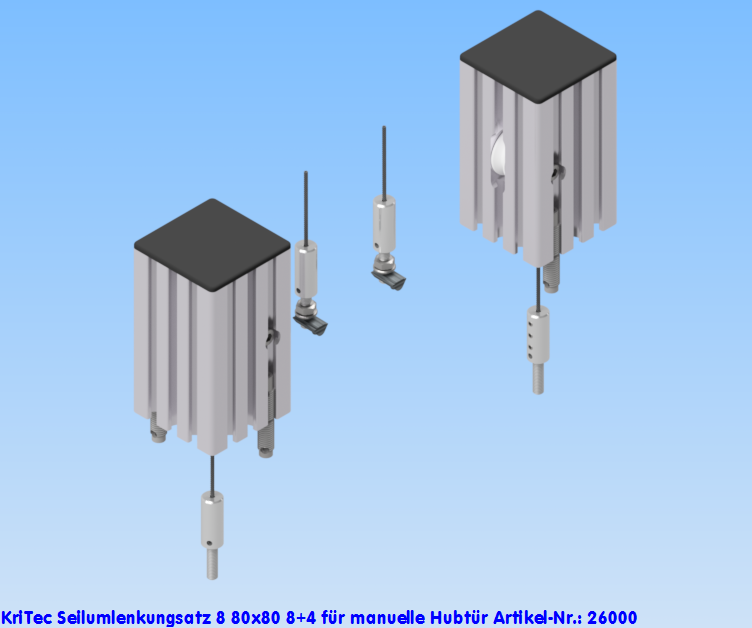

KriTec Seilumlenkungsatz 8 80x80 8+4 für manuelle Hubtür
Artikelnummer:
26000
Anwendung

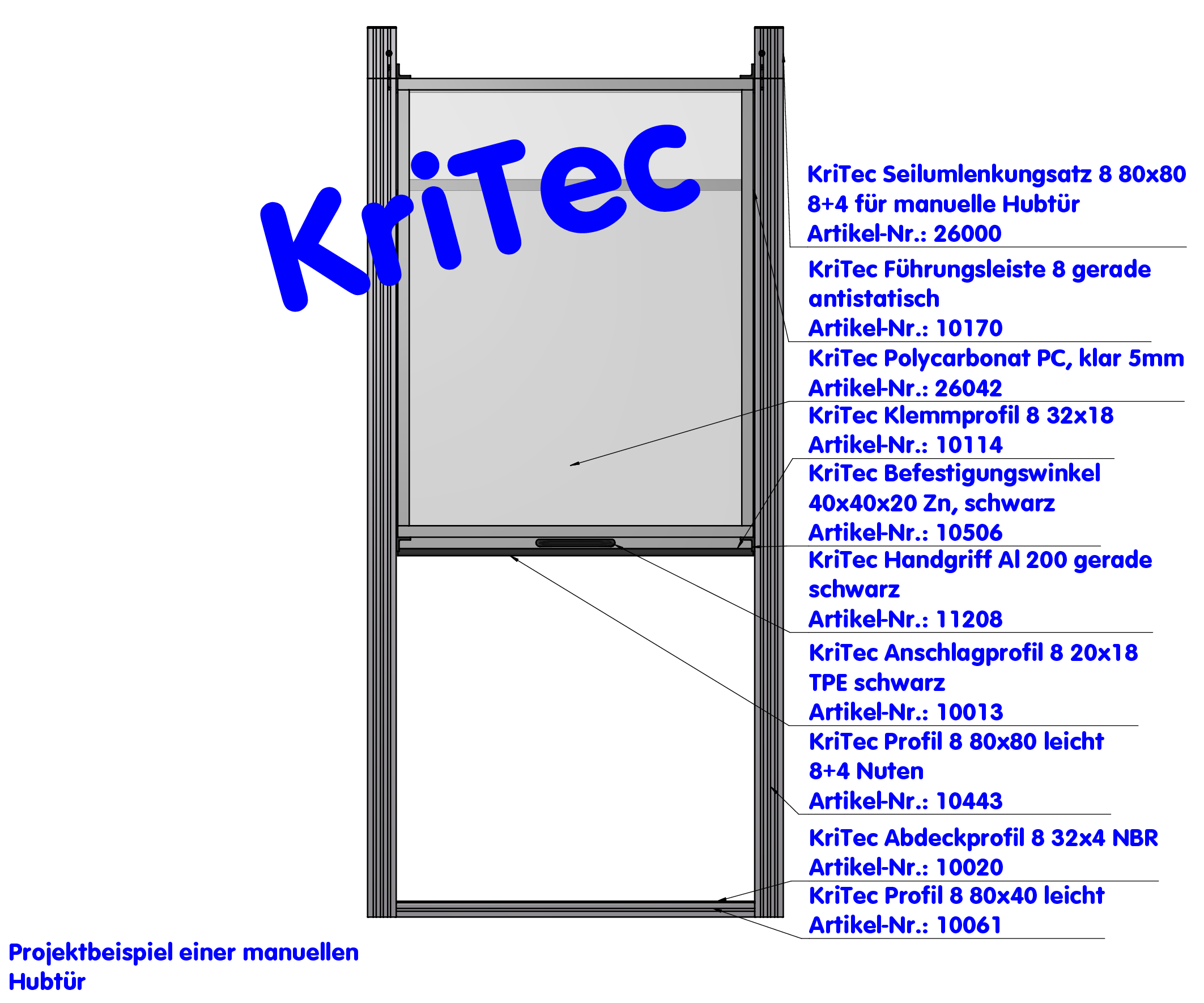

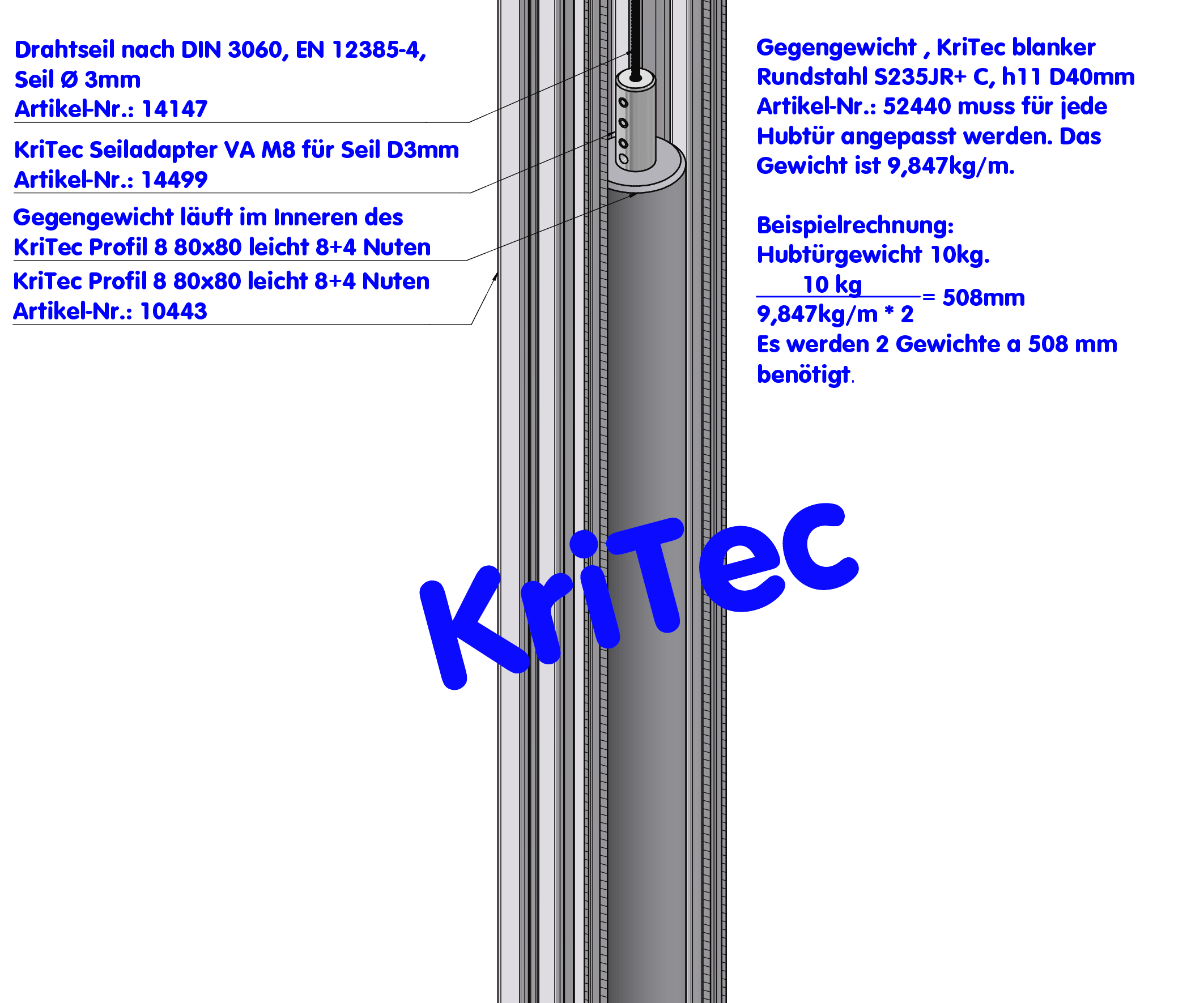

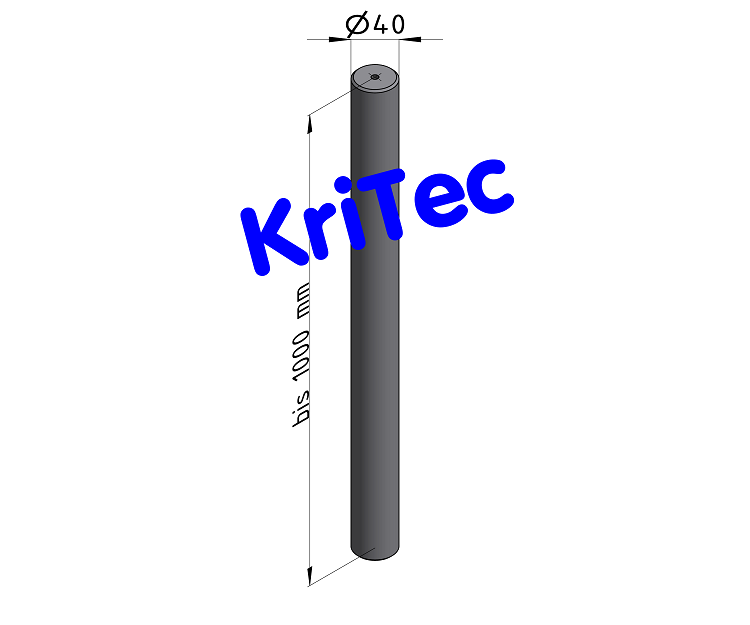

Mit dem KriTec Seilumlenkungsatz 8 80x80 8+4 können in Kombination mit dem KriTec Profil 8 80x80 8+4 schnell und einfach manuelle vertikale Hubtüren erstellt werden.Zu den standardmäßig vorhandenen 8 Nuten eines Profiles 8 80x80 leicht sind bei diesem Profil weitere 4 Nuten 8 mittig eingebracht. Bei der Verwendung rechts und links an einer vertikalen Hubtür fährt die Tür in der mittleren Nut und die feststehende Abdeckung oberhalb der geschlossenen Hubtür wird in der vorderen Nut verschraubt.Die beiden Gegengewichte zur Hubtür hängen an Stahlseilen innerhalb der Profile 8 80x80 8+4 und bewegen sich hier klapperfrei auf und ab. Die Hubtür ist rechts und links mit den Stahlseilen über kugelgelagerte Umlenkrollen im Seilumlenkungssatz 8 80x80 8+4 verbunden.Die Gegengewichte sind NICHT Teil des Seilumlenkungssatzes, da das jeweilige Gewicht analog zum Hubtürgewicht errechnet werden muß und die Längen der Gewichte entsprechend angepasst werden.
