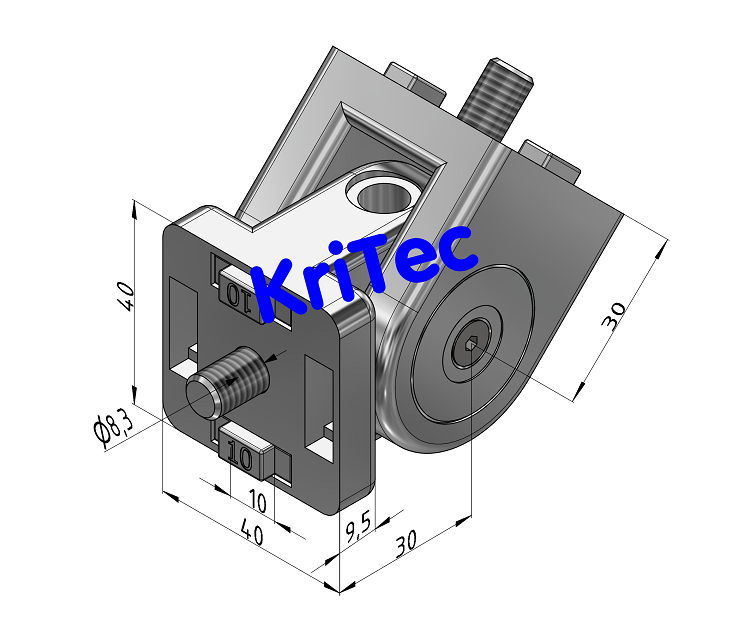

KriTec Schwenklager 10 Raster 40/ 45/ 50/ 60

KriTec GmbH

Profilraster:
Nutenbreite:

Variante

Um dieses Produkt zu bestellen, melden Sie sich bitte hier an.

Artikelnummer: 82252

Step-Datei: Hier downloaden

Profilinformationen

Profilraster:
Nutenbreite:

Technische Daten

Material: Aluminium-Druckguss

Gewicht: 510 g/ Stück

Anwendung

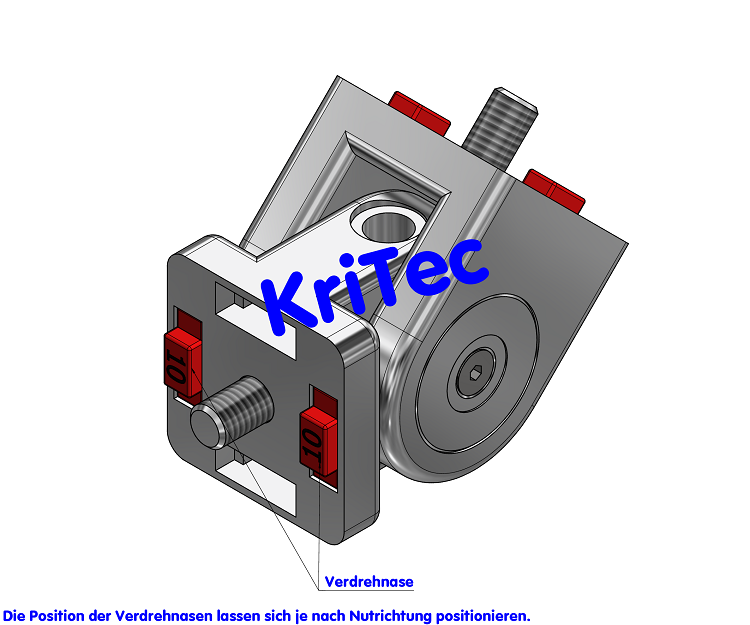

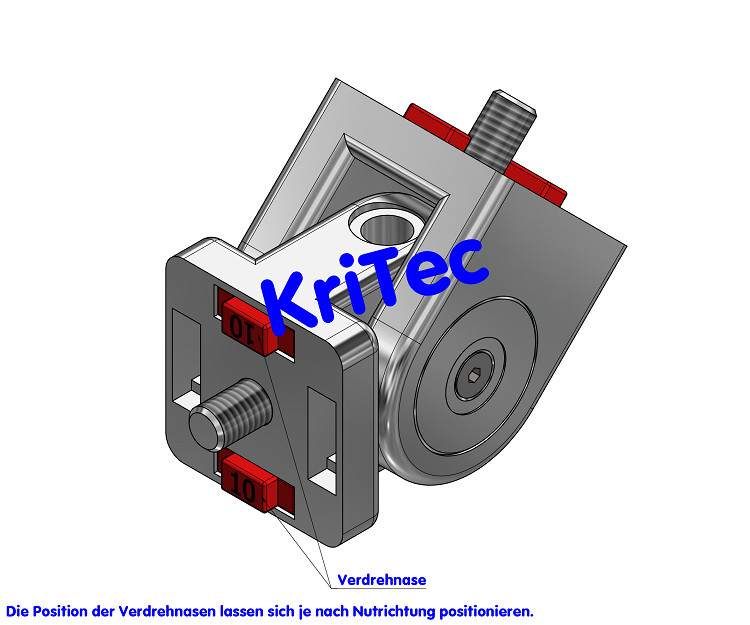

Mit dem KriTec Schwenklager 10 Raster 40/ 45/ 50/ 60 können dauerhafte Schwenkbewegungen von bis zu 180° unter Belastung durchgeführt werden.Das KriTec Schwenklager 10 Raster 40/ 45/ 50/ 60 ist auch als schweres Gelenk einsetzbar.Mit den vormontierten Halbrundschrauben M8x16 wird das KriTec Schwenklager 10 Raster 40/ 45/ 50/ 60 mit Nutensteinen (nicht im Lieferumfang enthalten) an Nuten 10 Raster 40/ 45/ 50/ 60 oder direkt stirnseitig an Profile 10 Raster 40, 45, 50 oder 60 angeschraubt. Zur Reduzierung der stirnseitigen Profilbohrungen kann unsere KriTec Gewinde-Schneidhülse 10 St M8 verzinkt zur Reduzierung des Profil-Kernloches auf M8 (Artikelnummer: 81701) verwendet werden.Durch Weglassen der beigefügten Verdrehnasen kann ein Schwenklager auch ein- oder beidseitig an beliebige Flächen angebracht werden.Als Montageabschluss bitte mit der lose beigefügten Halbrundschraube M8x25 die Schwenkachse fixieren.
