KriTec Aufhängung 8
Profilraster:
Nutenbreite:
Nutenbreite:
Profilraster:
Nutenbreite:
Nutenbreite:
Artikelnummer:
25951
Step-Datei:
Hier downloaden
Profilinformationen
Profilraster:
Nutenbreite:
Nutenbreite:
Profilraster:
Nutenbreite:
Nutenbreite:

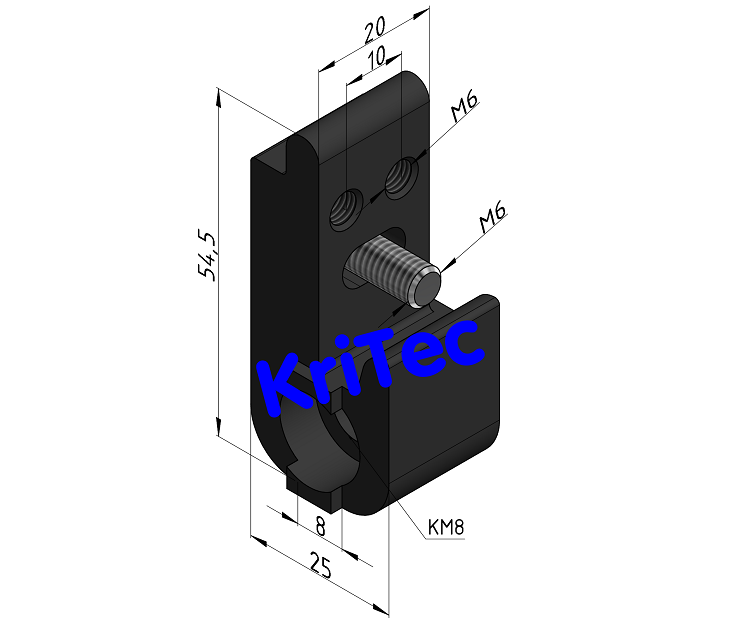

Technische Daten
Material: Zinkdruckguss, schwarz F max. = ca. 750 N
HINWEIS: Sie benötigen insgesamt 8 Stück Einhängung 8, um ein Einhängefeld zwischen 2 Pfosten zu befestigen.
Anwendung

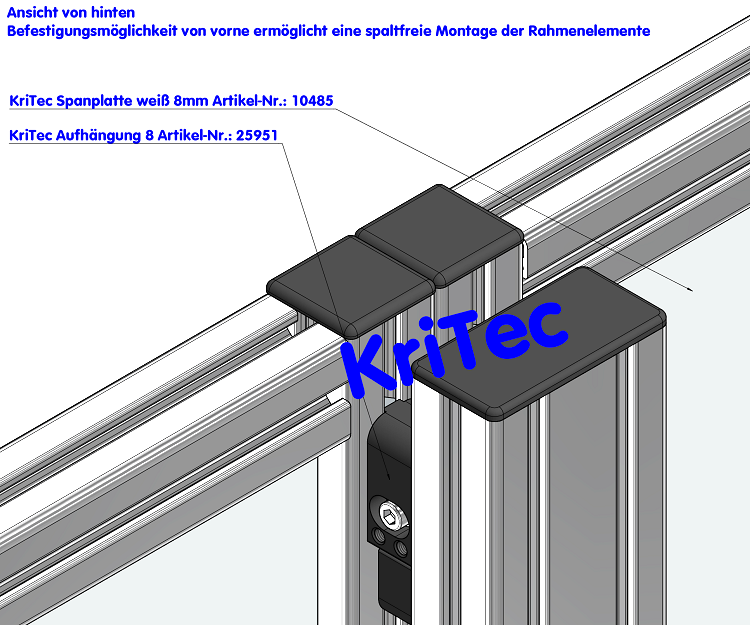

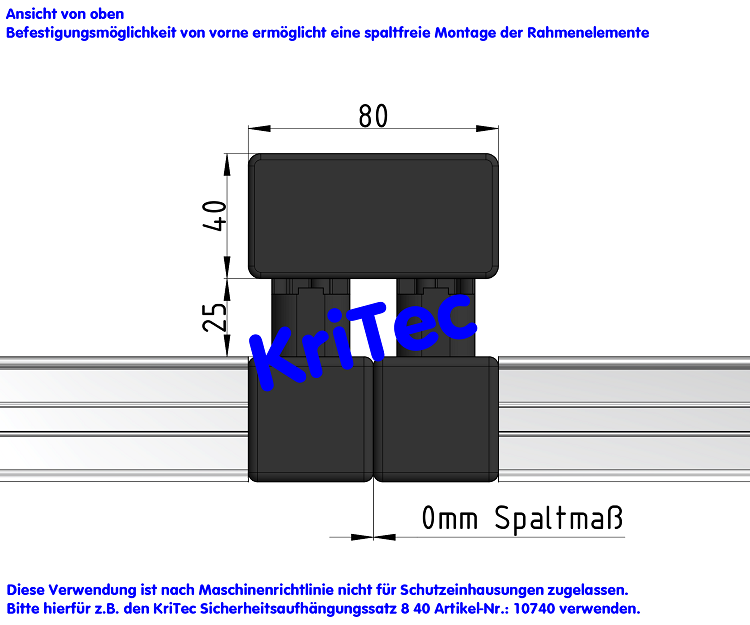

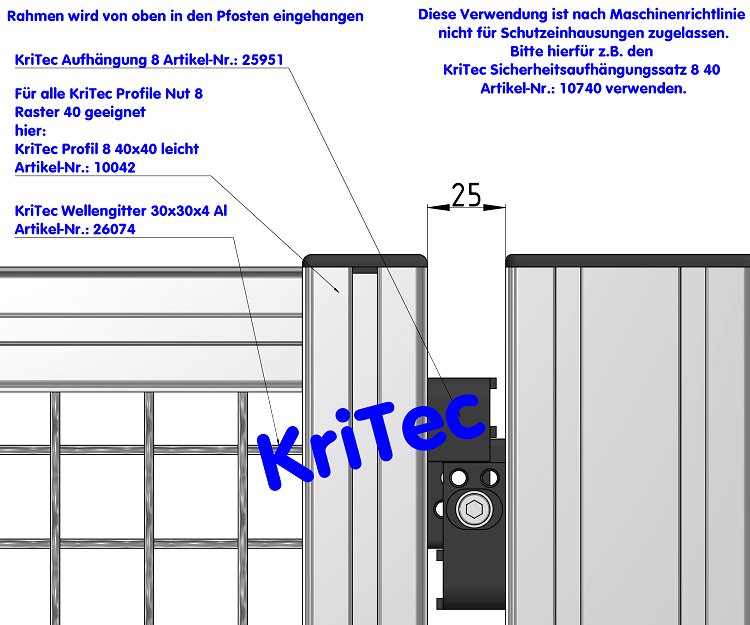

Die KriTec Aufhängung 8 ist eine beliebte und variabel einsetzbare Aufhängung von mit Profil 8 Raster 40 eingefassten Flächenelementen in nicht sicherheitsrelevante Bereiche. Es gibt zwei grundsätzliche Möglichkeiten um mit diesen Einhängungen Flächenelemente zu befestigen: 1. Die Einhängungen werden an Flächenelemente mit der Einhängeseite nach unten zeigend angeschraubt, die 4 weiteren Einhängungen werden mit der Einhängeseite nach oben zeigend an den Pfosten verschraubt. Somit kann das Flächenelement von nur einem Werker eingehangen und mit den beigefügten Zylinderschrauben M6 gegen Herausheben gesichert. 2. Die Montage der Einhängungen erfolgt genau umgekehrt. Das Flächenelement wird von unten nach oben eingeschoben und mit den 4 Schrauben M6 gegen Herunterfallen gesichert. Für diese Montageart werden 2 Werker benötigt. Auch wenn diese Variante des Aufhängens der Maschinenrichtlinie entspricht, raten wir vom Einsatz an sicherheitsrelevanten Anlagen ab. Das notwendige Spaltmaß zwischen den Pfosten und dem Einhängefeld beträgt 25mm und kann Toleranzen von ca. +/-5mm ausgleichen.
