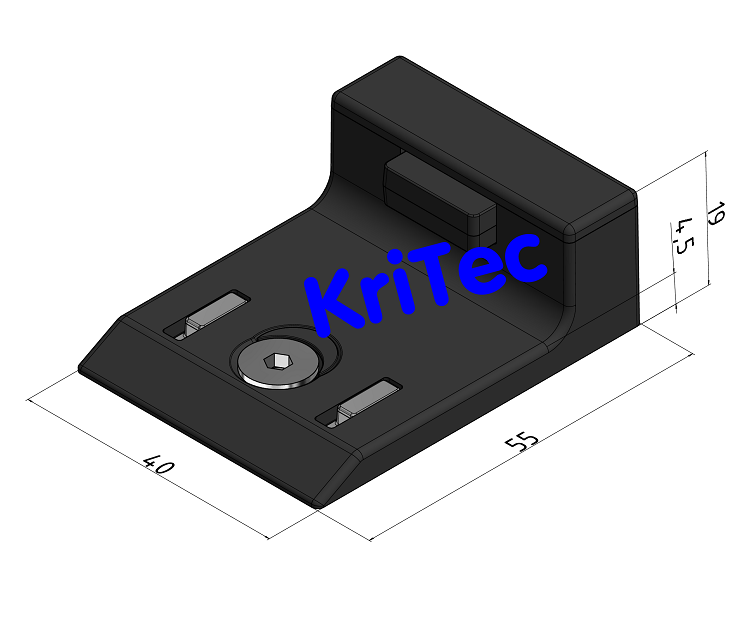

KriTec Anschlagwinkel 10 Raster 45 PA mit Gummipuffer
Profilraster:
Nutenbreite:
Nutenbreite:
Profilraster:
Nutenbreite:
Nutenbreite:
Artikelnummer:
81191
Step-Datei:
Hier downloaden
Profilinformationen
Profilraster:
Nutenbreite:
Nutenbreite:
Profilraster:
Nutenbreite:
Nutenbreite:
Technische Daten
Material: Aluminium, schwarz pulverbeschichtet
Gewicht: 6 g
Anwendung

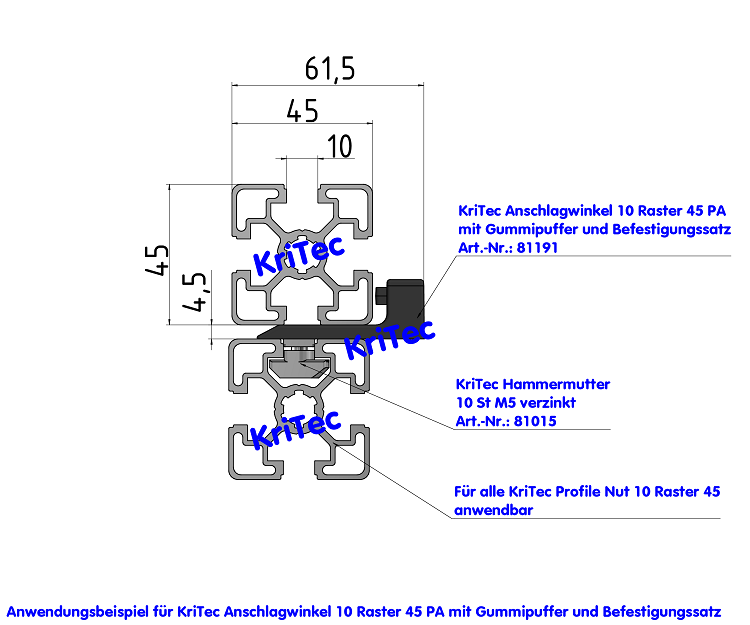

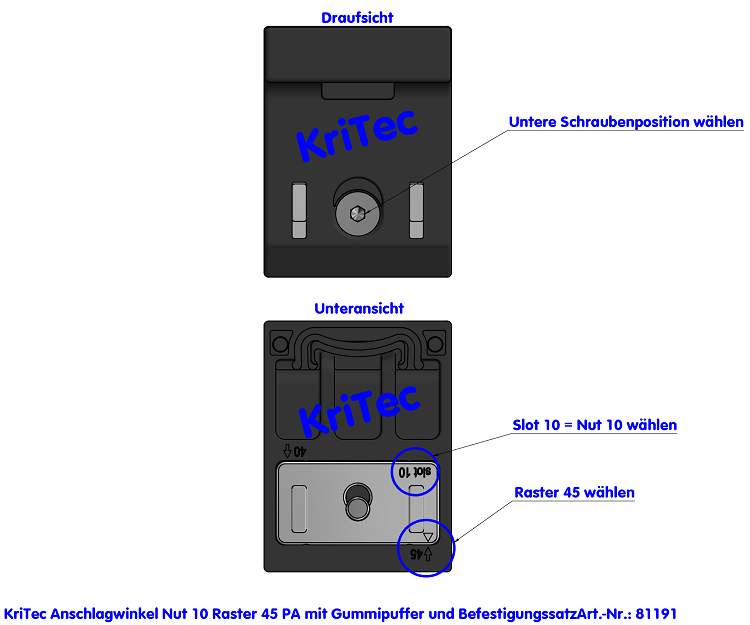

Der KriTec Anschlagwinkel 10 Raster 45 dient vorwiegend als Innenanschlag für z.B. Türen aus KriTec Profilen (Marktbegleiter passen aber auch) siehe Anwendungsbeispiel. Durch Drehen der beigefügten Nutfixierung auf Nut 8 Raster 40, Nut 10 Raster 40 oder Nut 10 Raster45 ist der Anschlagwinkel variabel einsetzbar und verringert z.B. bei Außenmontagen die Anzahl der mitzunehmenden Bauteile.Durch Versetzen eines "Lochsegmentes" um 180° ändert sich das Maß der Befestigungsbohrung um 2,5mm, also von Raster 40 auf Raster 10 45.
